円筒ハニカムコア構造を3Dプリントするには？

WebデモやPythonで設計した円筒ハニカムコアを、実際に3Dプリンタで出力するための手順書。
① ジオメトリ生成 → ② STL出力 → ③ スライサ設定 → ④ 造形と後処理 までをざっくり整理します。

🧱 Honeycomb Core
🖨 3D Printing
🧪 試験片づくり
目次へ 理論・Webデモページへ戻る GitHubリポジトリを開く

目次

  1. 3Dプリント全体フロー
  2. 1. PythonからSTLを生成する
  3. 2. スライサ設定の例
  4. 3. 造形時の工夫
  5. 4. 後処理と評価
  6. トラブルシューティング例

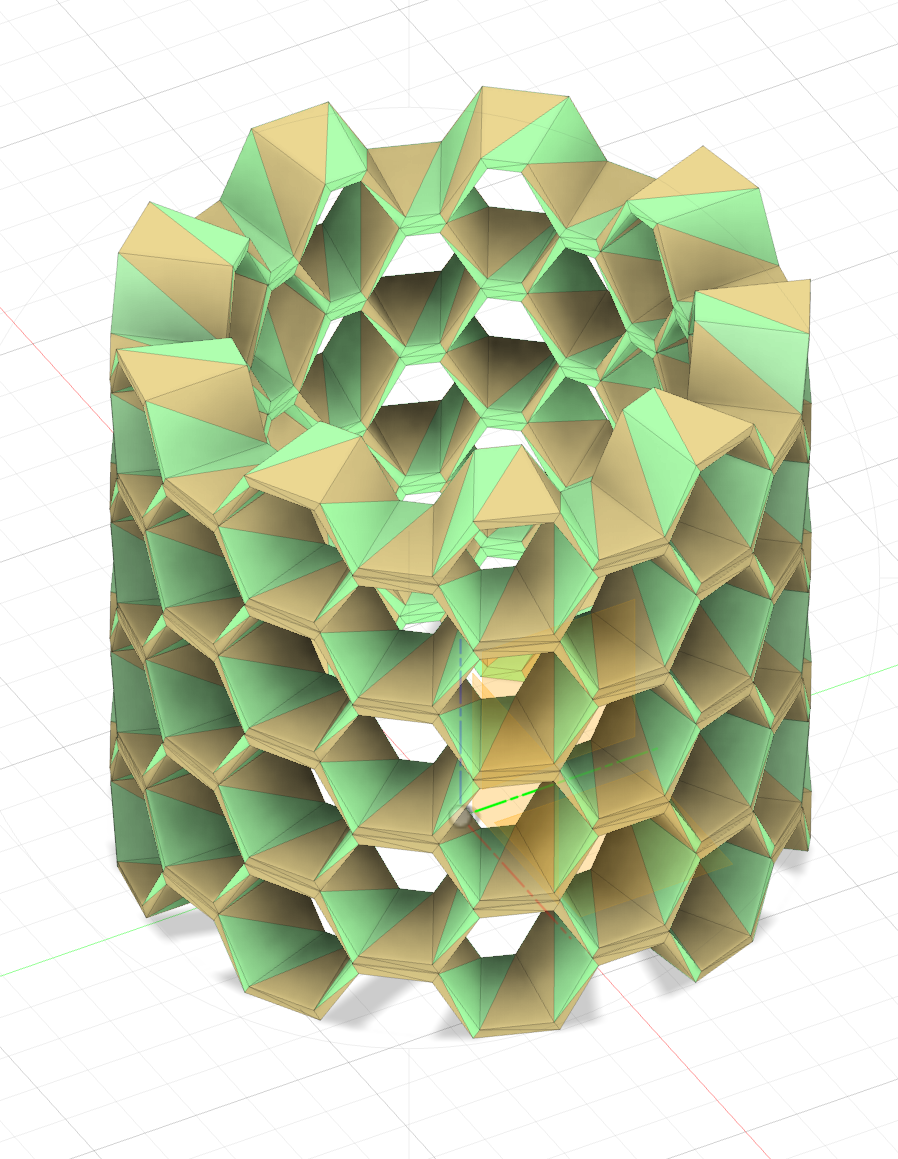

3Dプリントされた円筒ハニカムコアの写真（サンプル）

3Dプリント全体フロー

  1. 設計・ジオメトリ生成
    Pythonコードで円筒ハニカムコアの頂点座標を計算し、ポリゴンメッシュを構築。
  2. STL出力
    生成したメッシュを .stl としてエクスポート。
  3. スライサ設定
    Cura / PrusaSlicer などでレイヤ高さ、壁数、インフィルなどを設定。
  4. 造形
    プリンタにG-codeを送り、実際に造形。
  5. 後処理・評価
    サポート除去・サンディングなどを行い、剛性や変形挙動を観察・評価。
ポイント：
円筒ハニカムは「薄肉」「細かいセル」になりがちなので、
  • ノズル径と壁厚の関係
  • レイヤ高さ（z解像度）
  • サポートの有無
が造形成功率にかなり効いてきます。

1. PythonからSTLを生成する

まずは 理論ページ で導出した 頂点座標（A, B, C, D を回転コピーしたリング）から、3Dメッシュを作ります。

代表的な方法は、Pythonで trimesh や numpy-stl を使って三角形メッシュを組むやり方です。

# 擬似コード（イメージ）
import numpy as np
import trimesh

# ここで 3D の頂点配列 vertices (N×3) と
# 各面の頂点インデックス faces (M×3) を作る
vertices = ...
faces = ...

mesh = trimesh.Trimesh(vertices=vertices, faces=faces)
mesh.export("cylindrical_honeycomb_core.stl")

※ 実際のコードは GitHub リポジトリ側に置いておき、ここでは考え方だけを解説する構成でもOK。

メッシュ構築の考え方

  • 2Dリング（台形リング）を z=0, z=h など高さ方向に複製
  • 側面を「長方形→三角形2枚」に分割して faces を作る
  • 壁厚 t を持たせたい場合は、内側/外側の2枚殻を作ってブーリアン演算
メッシュイメージ

2. スライサ設定の例

出力した .stl をスライサ（例：Ultimaker Cura / PrusaSlicer / ideaMaker 等）に読み込み、 造形条件を決めます。ここでは一例として PLA 材での基本設定をメモ。

  • ノズル径：0.4 mm（セル壁厚と合わせる）
  • レイヤ高さ：0.15〜0.2 mm
  • 壁ライン数：2〜3本（剛性が欲しい場合は厚め）
  • トップ/ボトム：必要に応じて0〜数層
  • インフィル：基本 0%（セル構造自体がインフィル）
  • 印刷速度：40〜60 mm/s 程度
  • サポート材：原則オフ（必要なら一部オン）

注意ポイント

  • セル壁がノズル径より細いと、スライサ側で線が消えることがある。
  • 「壁の最小線幅」や「Thin Wall 設定」を確認しておくと吉。
  • 円筒の軸方向をZ方向にするかXY平面に寝かせるかで、剛性の方向性が変わる。

3. 造形時の工夫

造形方向の選び方

円筒ハニカムコアは、軸方向の荷重を想定していることが多いです。

  • 軸方向を Z に向けると、層間剥離の影響を受けやすいが形状はわかりやすい。
  • 軸方向を XY 平面内に寝かせると、層間剥離に強くなるがサポートが増えることも。

ベッド密着性

  • ブリムやスカートを有効にして、細い壁がベッドから剥がれないようにする。
  • ベッド温度、初層速度、ファン設定も確認（PLAならファンON、初層は遅めなど）。

材料の選択

  • 最初は PLA で試作→形状確認。
  • 耐熱性や靭性が欲しい場合は PETG やナイロンも検討。

4. 後処理と評価

造形後はサポート除去・サンディングなどの軽い後処理を行い、変形しないよう注意しながら評価を行います。

  • サポート除去はペンチ・ニッパ・デザインナイフなどで慎重に。
  • 必要に応じて端部を平面出しして治具に固定しやすくする。
  • 剛性評価では「荷重−変位曲線」や座屈モードを観察。

簡易評価の例

卓上でできる範囲の簡易評価の例：

  • 一定荷重（おもり）を載せたときの変位をノギスやゲージで測る。
  • スマホ動画＋画像解析で曲げ・ねじり変形を追う。

トラブルシューティング例

壁が途中で途切れる / 穴だらけになる

  • ノズル径より細い壁になっていないか確認（l, t の見直し）。
  • スライサで「Thin Wall」を有効にする。
  • 壁ライン数を増やす・押出量を微調整する。

円筒が楕円っぽく歪む

  • プリンタのXY方向のキャリブレーションを確認。
  • ベルトテンション・ガタをチェック。
  • ベッド密着性を高めて、造形途中で反り返らないようにする。

層間で割れやすい

  • 造形方向を検討し直す（軸方向と層の向き）。
  • ノズル温度を少し上げる・冷却ファンを弱める。
  • 材料を変更（PLA→PETGなど）。
